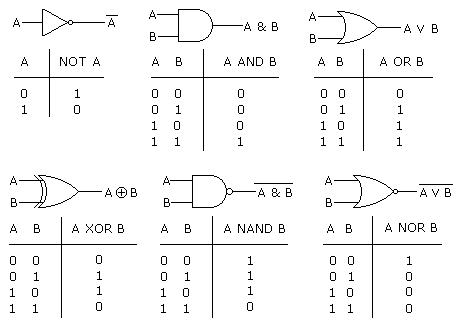

Kapısı, girişindeki işaretler birbirinden farklı olduğu zaman çıkış olarak 1 verir, diğer tüm hallerde 0 verir.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjthizAAhvFnSe3uePHtxL5HaovNhyeAEMu2DysZhr8JP-kBVJ6x3ycVyTwt_yLpjZePOphwsh_LJxjn6fRNZp7e70yIuEF_KKUq8kNAQZfqd0FPokVmT0XJlaW1ry1GYTR3N2gVYePtS4c/s320/slide_13.jpg)
XNOR kapısı
iki giriş ve bir çıkışa sahiptir ve ÖZELVEYA kapısının tersi işlem yapar. Bu kapıda giriş değişkenlerinin aynı değeri alması durumunda çıkış değeri lojik ‘1’ farklı olması durumunda lojik ‘0’ değerini alır.
AND kapısı
VE kapısının gerçekleştirdiği çarpma işlemi . veya * işareti ile gösterilir ve kapının yaptığı işlem Q=A*B şeklinde tanımlanır. Normal çarpma işleminin gerçekleştirildiği VE işleminde, giriş değişkenlerinin her hangi birinin 0 değerini alması ile çıkış 0 değerini alırken, girişlerin hepsinin 1 olması durumunda çıkışta 1 değerini alır. Bu durum giriş değişkeni ikiden fazla olan VE kapıları içinde geçerlidir. (Q=A*B*C)
NAND kapısı
Lojikte yaygın olarak kullanılan diğer bir kapı VE ile DEĞİL kapılarının birleşmesiyle oluşan VEDEĞİL (NAND)kapısıdır. Bu kapıda girişlerin her hangi birinin ‘0’ olması durumunda çıkış ‘1’ olmaktadır. Girişlerin tümü ‘1’ olduğu zaman ise çıkış ’0’ olmaktadır.
OR kapısı
VEYA (OR) işlemine tabi tutulan A ve B değişkenleri, aşağıda görülen doğruluk tablosundaki işlemleri gerçekleştirir. VEYA işleminin diğer toplama işlemlerinden farkı, iki değişkenli sistemde her iki girişin 1 olması durumunda çıkışın 1+1=1 olmasıdır. Q eşit A veya B olarak ifade edilen çıkış ifadesinin 1 olması için, girişlerden herhangi birinin 1 olması yeterlidir.
NOR kapısı
VEYA ve DEĞİL kapılarının birleşiminden oluşan VEYADEĞİL kapısı VEYA kapısının gerçekleştirirdiği işlemin tersini yapar. VEYADEĞİL kapısında girişlerden herhangi birinin ‘1’ olması durumunda çıkış ‘0’ olmaktadır. Girişlerin hepsi ‘0’ ise çıkış ‘1’ olur.
